Penggunaan Drawing Tool Pada SketchUp

SketchUP

Sebelum belajar totorial SketchUp ada baiknya kita mengetahui mengenai tool yang ada dan cara menggunakannya. Disini akan dijelaskan mengenai Drawing Tool, drawing tool berisi tool yang digunakan untuk menggambar seperti Line Tool, Circle Tool, Arc Tool, Rectangel Tool, Polygon Tool, dan Freehand Tool.

1. Line Tool

Line Tool berfungsi untuk cara membuat garis.
Cara menggambar garis:

Klik Line Tool atau tekan shortcut "L" kemudian kursor Akan berubah menjadi pensil .
Klik di suatu tempat untuk memulai menggambar kemudian klik ditempat berikutnya untuk membuat garis. Untuk membuat garis dengan ukuran cukup tuliskan ukuran yang inginkan kemudian tekan enter .
Untuk mengakhiri tekan esc , atau spasi untuk kembali select tool.

Tips

1. Cara membuat garis Biaya Dibayar di Muka

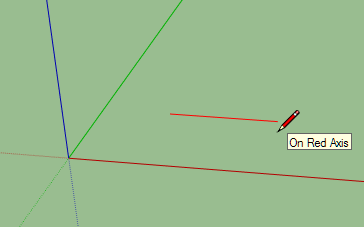

Kita bisa menggambar mengikuti sumbu atau axis hal ini berguna saat menggambar garis horizontal atau vertikal.

Untuk menggambar mengikuti Red Axis tekan panah Ke kanan .
Untuk menggambar mengikuti Hijau Axis tekan panah Ke kiri .
Untuk menggambar mengikuti Biru Axis tekan panah Ke Atas .

2. Cara membuat garis sejajar

Untuk cara membuat garis yang sejajar klik titik awal kemudian Gerakan kursor ke garis sebelumnya hingga muncul garis berwarna ungu dan tulisan Paralel to Edge.

3. Membagi garis

Untuk membagi garis kita bisa melakukannya degan cara menggambar garis Yang memotong garis tersebut. Jika ingin membagi garis sama rata kita bisa melakukannya dengan cara mengklik garis tersebut kemudian klik kanan kemudian pilih Divide, tulis berapa segmen yang ingin dibuat kemudian tekan enter..

2. Circle Tool

Circle Tool berfungsi untuk cara membuat Lingkaran.

Cara menggambar busur:

Klik Circle Tool atau tekan shortcut "C" Maka kursor berubah menjadi pensil dengan lingkaran.
Sebelum memulai kita bisa menulis berapa side / sisi Lingkaran yang kita buat (semakin banyak maka lingkaran akan semakin halus, jumlah standarnya adalah 24) caranya tinggal tuliskan saja lalu tekan enter.
Klik titik pusat, kemudian pindahkan kursor untuk menentukan jari-jari (jari-jari akan ditampilkan secara dinamis di measuraments toolbar yang terdapat di pojok kanan bawah. Kita juga dapat menentukan jari-jari secara langsung dengan menuliskan jari-jari yang kita inginkan lalu tekan enter.

3. Arc Tool

Arc Tool berfungsi untuk membuat busur. Tool ini terdiri dari 3 Bagian yaitu: titik pusat, Titik akhir dan jarak tonjolan.

Cara menggambar busur:

Klik Arc Tool atau tekan shortcut " A " Maka kursor berubah menjadi pensil dengan busur.
Sebelum memulai kita bisa menulis berapa side / sisi busur yang kita buat (semakin banyak maka busur akan semakin halus, jumlah standarnya adalah 12) caranya tinggal tuliskan Saja.
Klik titik pusat, kemudian tentukan titik akhir dengan mengklik di tempat yang kita inginkan atau menuliskan jaraknya (diameter).
Tentukan kelengkungan Besar, untuk cara membuat busur setengah Lingkaran CUKUP gerakkan kursor nama dan Kembali Wire color Kawat warna ADA tulisan setengah lingkaran .

Tips

Untuk mengedit busur yang telah dibuat kita bisa menggunakan perintah move atau melalui shortcut "m".

4. Rectangel Tool

Cara menggambar Persegi Panjang:

Klik Rectangel Tool atau tekan shortcut " R "
Klik untuk menentukan sudut titik awal kemudian pindahkan kursor kearah diagonal kemudian klik untuk menentukan sudut akhir.
Untuk membuat persegi panjang dengan ukuran, klik sudut awal kemudian tuliskan panjang dan lebar dengan format p ; l kemudian tekan enter.

5. Polygon Tool

Cara menggambar polygon:

KLlik polygon Tool kursor akan berubah menjadi pensil denagn polygon.
Tulis Segi berapa yang kita inginkan misalnya 6 kemudian tekan enter.
Klik titik pusat polygon kemudian klik jarak jari-jarinya, kita juga juga menulisnya kemudian tekan enter untuk mendapatkan poligon Yang presisi.
