Cara Mengimport Gambar Dari Autocad Ke SketchUp

SketchUP

Dalam menggambar bangunan pada sketchup biasanya kita menggambarnya dahulu pada AutoCAD. Untuk bisa mengimpotnya file .DWG pada sketchup anda harus memiliki Sketchup PRO karena fitur ini tidak ada pada sketchup yang gratis. Tanpa basa basi akan langsung saya jelaskan langkah-langkahnya sebagai berikut:

Siapkan gambar yang ingin anda import. Pada tutorial ini saya ingin mengimport gambar denah rumah tinggal type 35 yang tidak terlalu besar. Jika anda ingin mendownloadnya bisa anda dapatkan disini.

Berikutnya copy gambar yang ingin anda import ke file baru agar gambar yang diimport tidak terlalu banyak. Biasanya saya hanya mengimport gambar denah yang hanya berisi lubang kusen. saya juga mengimport denah atap dan potongan listplank.
Gambar yang diimport sebaiknya tidak berisi as dan furniture hal ini akan menghambat anda membuat gambar 3D di sketchup nantinya.
Explode semua gambar hal ini sangat penting agar memudahkan langkah selanjutnya di sketchup. Selain itu jika anda biasanya membuat tembok dengan multi line, jika tidak anda explode maka tidak akan terimport di sketchup.
Bukua sketchup anda kemudian klik pada menu File>Import

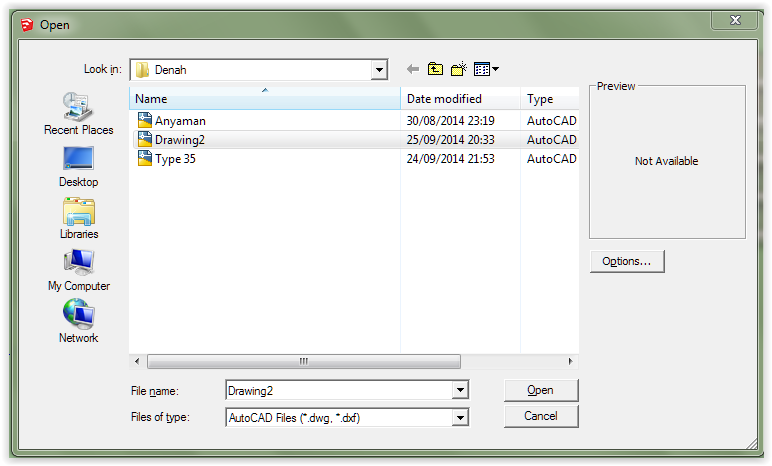

Setelah muncul window seperti diatas pilih jenis filenya yaitu AutoCAD files (*.dwg, *.dfx). Kemudian pilih file yang akan anda import.

Sebelum menekan open klik pada Options terlebih dahulu. Pada bagian Scale pilih unit yang anda gunakan dalam file DWG tersebut. Saat pertama kali unit defaultnya adalah feet, jika tidak anda atur maka ukuran pada sketchup tidak akan sesuai dengan ukuran di AutoCAD.
Kemudian tekan Open maka gambar akan terimoprt ke sketchup.

Gambar yang anda import akan berada dalam satu grup. Langkah berikutnya adalah membuat face atau bidang pada denah tersebut. Pertama download dulu plugin make_faces.rb kemudian instal. cara menginstalnya bisa anda lihat disini.
setelah itu masuk ke group dan pilih semua (Ctrl+A) lalu klik kanan dan pilih make face, jika tidak ada pilihan make face anda bisa membuat shortcutnya caranya bisa anda lihat disini.
setelah selesai hasilnya akan seperti berikut.

Jika ada bagian yang tidak bisa dibuat menjadi bidang bisanya terjadi karena ada garis yang tidak terhubung dan ada garis yang tidak membentuk bidang. contohnya anda bisa lihat pada gambar dibawah. Tapi kebanyakan kasus yang saya alami terjadi pada bagian yang sangat kecil sehingga benar-benar harus teliti mencari garis yang tidak terhubung.
